Пневмоблоки

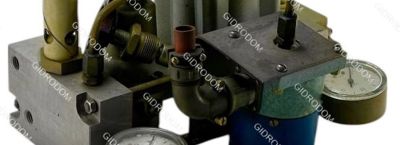

Пневмоблоки представляют собой специализированные устройства, предназначенные для автоматического регулирования расхода и давления рабочей среды в пневматических системах. В своей основе эти агрегаты содержат чувствительный элемент, который воспринимает изменение давления на выходе и преобразует его в перемещение запорно-регулирующего органа. Такое конструктивное решение позволяет поддерживать заданные параметры воздушного потока независимо от колебаний на входе, что крайне востребовано в станочном парке, на сборочных линиях и в упаковочном оборудовании.
Корпусная часть чаще всего изготавливается из латуни, нержавеющей стали или алюминиевых сплавов с антикоррозионным покрытием. Для агрессивных сред применяются конструкции из пластика, армированного стекловолокном, либо полностью титановые варианты, рассчитанные на давление до 16 бар. Внутренние проточные каналы должны иметь шероховатость не более Ra 1.6, чтобы минимизировать потери напора и исключить завихрения, способные вызвать автоколебания клапана.
Основным рабочим элементом выступает мембрана, изготовленная из маслобензостойкой резины на основе нитрильного каучука или фторкаучука, что обеспечивает срок службы не менее двух миллионов циклов срабатывания. Для высокотемпературных режимов (до +150°C) используют силиконовые или фторопластовые пленки, способные сохранять эластичность при длительном контакте с горячим сжатым воздухом. Площадь мембраны напрямую влияет на чувствительность: чем больше её диаметр, тем точнее устройство отрабатывает малые перепады давления — так, при площади 25 кв. см погрешность стабилизации не превышает +/- 2%.
Пружина настройки выполняется из пружинной стали марки 60С2А и проходит термообработку для снятия внутренних напряжений. Диапазон усилия на пружине выбирается из расчёта, чтобы перемещение золотника или тарелки составляло от 0.5 до 4 мм, что достаточно для перекрытия проходного сечения диаметром до 20 мм. В ряде конструкций применяется двухступенчатая пружина, позволяющая расширить зону регулировки без потери линейности характеристики — это актуально, когда расход меняется в десять раз от минимального до максимального значения.
При проектировании пневмоблока под конкретную задачу необходимо учитывать динамическую вязкость среды и её температуру, поскольку эти параметры изменяют эффективную площадь дроссельного окна. Стандартный подход — выбор по пропускной способности, выраженной в единицах Cv, где один Cv соответствует расходу воды 1 галлон в минуту при перепаде 1 psi. Для воздуха номинальный расход определяется через коэффициент, учитывающий плотность и абсолютное давление, по формуле Q = 22.7 * Cv * sqrt((P1^2 - P2^2) / (T * G)) при критическом истечении.
Типовые значения Cv для серийных моделей лежат в диапазоне от 0.01 до 15, что перекрывает потребности большинства промышленных установок — от микро-дозаторов до портальных манипуляторов. При этом важно помнить, что прямо пропорциональное увеличение проходного сечения ведёт к росту габаритов и массы устройства, поэтому для больших расходов часто используют параллельное включение двух блоков. Такая схема позволяет перекрывать пиковые нагрузки, не жертвуя точностью на малых подачах, и применяется в краскопультах и пневматических транспортёрах.
Существует также разделение по типу управляющего сигнала — прямого действия и с пилотным усилителем. Прямоточные модели отличаются простотой и надёжностью, но требуют достаточной энергии потока для перемещения затвора, что ограничивает их использование при низких давлениях на входе (менее 1.5 бар). В отличие от них, агрегаты с пилотной стадией снабжены маленьким мембранным клапаном, который открывает доступ к большой мембране, — такой метод позволяет управлять потоками при давлении всего 0.2 бар, что незаменимо в медицинской технике и аналитическом приборостроении.
Настройка пневмоблока сводится к вращению регулировочного винта, который сжимает или ослабляет пружину, изменяя таким образом величину заданного давления на выходе. Для этого на корпусе нанесена градуированная шкала с ценой деления 0.1 бар, что даёт возможность грубо выставить параметр, а тонкая подстройка производится по контрольному манометру с точностью 0.01 бар. Чтобы исключить дрейф уставки из-за вибрации, применяют контргайки или стопорные шайбы, которые фиксируют винт после калибровки.
Одним из часто встречающихся осложнений при эксплуатации является пульсация расхода на выходе, возникающая из-за резонанса собственных частот мембраны и колебаний компрессора. Решение проблемы — установка демпфирующей камеры в виде дополнительного объёма, встроенного непосредственно в корпус, либо подбор пружины с увеличенным коэффициентом демпфирования, что снижает амплитуду вибраций до допустимых 0.5% от установленного значения. Также помогает монтаж обратного клапана перед блоком, который исключает обратные удары при внезапном отключении магистрали.
Материал уплотнений и седла клапана подбирается с учётом совместимости со смазкой, содержащейся в воздухе от масляного тумана, — для стандартных условий достаточно NBR с твёрдостью 70 Shore A, а для безмасляных компрессоров используют PTFE-втулки, которые не набухают и не изменяют геометрию при перепадах температур. Не стоит забывать, что даже небольшое изменение зазора между тарелкой и седлом кардинально влияет на расход, поэтому для ответственных узлов (например, в системах позиционирования) применяют пары трения с алмазным напылением, износ которых не превышает 5 мкм за пять лет службы.
В зависимости от метода присоединения различают резьбовые, фланцевые и штуцерные варианты, причём для диаметров до 1/2 дюйма доминирует резьба NPT или BSP, а для больших сечений используют плоские приварные фланцы по стандарту DIN или ANSI. Рекомендованный крутящий момент затяжки резьбовых соединений для латунных корпусов составляет 12–15 Нм, чтобы не пережать уплотнительное кольцо и не вызвать его выдавливание. Фланцевые стыки требуют равномерной затяжки гаек крест-накрест с усилием, указанным в паспорте, и обязательной проверки щупом на отсутствие перекосов.
При выборе конкретного исполнения нужно обратить внимание на температурный класс: стандартные исполнения работают от -20 до +80°C, тогда как криогенные модели рассчитаны на газообразный азот при -196°C и имеют удлинённые штоки для отвода холода от мембраны. Для горячих цехов, где температура достигает +120°C, применяют блоки с теплоотводящими рёбрами и кремнийорганическими диафрагмами, выдерживающими кратковременные скачки до +180°C без потери герметичности. Следует знать, что каждый дополнительный 10°C снижает ресурс резинотехнических деталей примерно на 30%, поэтому в высокотемпературных зонах предпочтительнее фторопластовые мембраны с опорной сеткой из нержавеющей стали.
Следует упомянуть, что для газообразных сред, содержащих абразивные частицы, перед входом в пневмоблок обязательно устанавливают фильтр-осушитель с отсечкой частиц крупнее 5 мкм, иначе абразив быстро разрушит седло и шток. Оптимальная скорость потока в подводящем трубопроводе не должна превышать 15 м/с для сухого воздуха и 10 м/с для влажного, чтобы избежать эрозии внутренних полостей. В случае с импульсными системами, где требуется быстрое срабатывание, выбирают блоки с малой массой подвижных частей (до 10 граммов), что позволяет укладываться в время отклика менее 0.05 секунды.
Распространённый вопрос — влияние установочного положения на работоспособность: большинство моделей допускают монтаж в любом пространственном расположении, однако для сред с повышенной конденсацией рекомендуется располагать выходной патрубок вниз, чтобы конденсат свободно выводился из зоны регулирования. Для вертикальной установки характеристики пересчитываются на действие веса затвора, который может либо прибавляться к усилию пружины, либо вычитаться из него, меняя точку настройки на величину до 5% от верхнего предела. Поэтому производители указывают градуировку для стандартного положения, и если оно отличается, приходится проводить перекалибровку с помощью эталонного манометра.
Пневмоблоки с ручным дублёром оснащены специальным толкателем, позволяющим принудительно открыть седло в случае отказа пружины или заклинивания мембраны, что облегчает пуск системы после длительного простоя. Данный механизм обычно имеет ограничение хода не более 2 мм, чтобы избежать повреждения седла при чрезмерном усилии, и снабжается возвратной пружиной для автоматического закрытия после снятия нагрузки. Такое решение часто встречается в агрегатах пожарных клапанов и аварийных сбросных устройствах, где надёжность ручного вмешательства становится критическим фактором.
Значение коэффициента чувствительности, определяемое отношением изменения выходного давления к перемещению штока, для качественных образцов колеблется в пределах 0.2–0.5 бар/мм, что обеспечивает плавную регулировку без скачков. Для увеличения этого показателя применяют многослойные мембраны с прослойками из ткани, которые демпфируют случайные колебания и сглаживают переходные процессы. Кроме того, правильно подобранный объём камеры управления (около 30–50 куб. см) сокращает время выхода на режим до 1–2 секунд, что немаловажно для циклических операций с частотой включений до 100 циклов в минуту.
Завершая обзор, нельзя обойти стороной особенности использования в системах с переменным давлением питания: современные пневмоблоки компенсируют эти изменения за счёт встроенной обратной связи по выходу, которая автоматически перестраивает положение золотника. При этом рабочий диапазон входного давления для большинства изделий составляет от 1 до 10 бар, а минимально стабильный перепад на клапане должен быть не менее 0.3 бар, иначе регулятор не сможет обеспечить заданную точность. Для таких ситуаций рекомендуется устанавливать перед блоком редукционный клапан, который снижает входное давление до стабильного уровня, гарантируя корректную работу мембранного узла даже при просадках питающей сети.
Для подбора оптимального типоразмера полезно пользоваться диаграммами пропускной способности, которые строятся для конкретной плотности газа и температуры, ведь ошибка в расчёте на 10% ведёт к недопустимому снижению производительности или повышенному шуму. Также не следует забывать о гистерезисе — разности между давлениями срабатывания при нарастании и падении, которая для качественных моделей не превышает 0.05 бар, что подтверждается испытаниями на стенде с использованием образцового манометра класса 0.4. В итоге выбор сводится к сопоставлению требуемого диапазона регулирования, параметров среды и допустимой погрешности, причём запас по максимальному расходу должен составлять не менее 20% от расчётного, чтобы обеспечить нормальную работу при возможных пиках нагрузки.
